安防布线系统用电缆
1、产品概述
本产品适用于交流额定电压450/750V及以下动力、电器仪表及自动化装置。
电缆额定工作电压为交流300/300、300/500V。
电缆导体长期工作温度为70℃。
电缆敷设时的环境温度不得低于0℃，0℃以下时，必须采用适当的方式将电缆加热到0℃以上。
软电缆安装时的最小弯曲半径为6D，屏蔽电线安装时最小弯曲半径为15D。
2、执行标准
GB/T 5023.5-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电缆（软线）
JB/T8734.3-2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第3部分：连接用软电线和软电缆
JB/T8734.5-2016 额定电压450／750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽电线
3、产品种类
型号名称及规格
产品名称
型号
电压等级
芯数
标称截面（mm2）
聚氯乙烯绝缘聚氯乙烯护套软电缆
60227 IEC 52(RVV)
300/300V
2-3
0.5-0.75
60227 IEC 53(RVV)
300/500V
2-5
0.75-2.5
RVV
2
4-6
3-5
4
6
7-8
0.75-1.5
10-37
0.75-1
聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆
RVVP
1-3
0.5-2.5
4-8
0.5-1.5
一般用途单芯软导体无护套电缆
60227 IEC 02(RV)
450/750V
1
1.5-16
60227 IEC 06(RV)
0.5-1
铜芯聚氯乙烯绝缘绞型连接用软电缆
RVS
0.5-6
注：可根据客户需求提供相应阻燃系列电缆，结构参数参照非阻燃系列
4、技术参数
60227 IEC 52(RVV) 300/300V
规格
导体种类
绝缘厚度标称值
护套厚度标称值
参考外径
20℃导体直流电阻
70℃最小绝缘电阻
mm
≤W/km
MΩ▪KM
2*0.5
5
0.5
0.6
5.6
39.0
0.012
3*0.5
5.9
2*0.75
6.0
26.0
0.010
3*0.75
6.4
60227 IEC 53(RVV ) 300/500V
0.8
6.9
0.011
7.3
4*0.75
7.9
5*0.75
0.9
8.8
2*1
7.1
19.5
3*1
7.5
4*1
8.3
5*1
9.1
2*1.5
0.7
8.1
13.3
3*1.5
4*1.5
1.0
9.7
5*1.5
1.1
10.8
2*2.5
7.98
0.009
3*2.5
10.5
4*2.5
11.4
5*2.5
1.2
12.6
RVV 300/500V
2*4
4.95
0.0079
2*6
12.4
3.30
0.0069
3*4
11.6
4*4
12.7
5*4
1.4
14.3
6*0.75
0.4
8.0
7*0.75
8*0.75
9.0
6*1.5
7*1.5
8*1.5
6*2.5
13.6
0.0095
6*1
9.9
7*1
10.1
8*1
11.1
RVVP 300/300V
6.2
6.5
4*0.5
7.4
8*0.5
9.5
6.6
7.0
10.2
11.9
8.2
0.0094
9.8
12.9
60227 IEC 02(RV) 450/750V
绝缘厚度
标称值
参考外径mm
mm⟡
下限
上限
1.5
3.80
3.40
2.5
4.10
4.0
3.90
4.80
0.007
4.40
5.30
0.006
10
5.70
6.80
1.91
0.0056
16
6.70
8.10
1.21
0.0046
60227 IEC 06(RV) 300/500V
2.10
2.50
0.013
0.75
2.20
2.70
2.40
2.80
RVS 300/300V
平均外径上限
0.014
7.2
0.0081
5、主要性能指标
电气性能
电缆电压
2.0kv/5min，不击穿
70度最小绝缘电阻
满足标准规定
标志
标志内容检查
护套印字应包括：厂名、型号规格、额定电压
标志连续性检查
护套上≤550mm
标志耐擦性检查
印字应具有耐擦性
标志清晰度检查
印字字迹应清楚、完整
绝缘机械性能
老化前
抗张强度（中间值）
min：10.0N/mm2
断裂伸长率（中间值）
min：125%
老化前后抗张强度变化率
±20%
老化前后断裂伸长率变化率
护套机械性能
老化后
±25%
热失重（中间值）
max：2.0mg/cm2
热冲击
不开裂
低温拉伸（-15°）
min：20%
低温冲击（-15°）

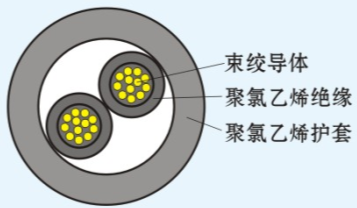

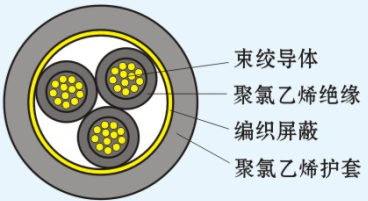

产品结构图

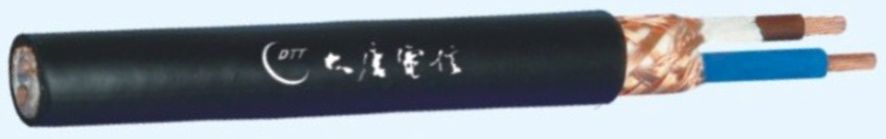

RVV RVVP
RV RVS
