低压电力电缆
1.产品概述
本产品适用于交流50HZ 额定电压（U0/U）0.6/1kV及以下输配电线路，适用于室内、隧道、电缆沟内或直埋地下。
额定电压：0.6/1kV
使用环境温度：电缆敷设环境温度不低于0℃，0℃以下时，必须采用适当的方式将电缆加热到0℃以上。
长期允许工作温度：1）、PVC绝缘：导体长期工作温度≤70℃，短路时导体允许（最长持续时间不超过5s）的最高温度不超过160℃；、交联聚乙烯绝缘：导体长期工作温度≤70℃，短路时导体允许（最长持续时间不超过5s）的最高温度不超过250℃
电缆允许使用机械牵引方式敷设
电缆安装时的最小弯曲半径（D为电缆外径）
项目
单芯电缆
多芯电缆
无铠装
有铠装
安装时的电缆最小弯曲半径
20D
15D
12D
靠近连接盒和终端的电缆最小弯曲半径（但弯曲要小心控制，如采用成型导板）
10D
备注：D为电缆外径
2.执行标准
产品执行标准GB/T 12706—2020 《额定电压1kV到35kV挤包绝缘电力电缆及附件》
阻燃、耐火电缆燃烧特性符合GB/T 19666-2019《阻燃和耐火电线电缆通则》标准要求
3.产品
3.1 产品种类
3.1.1 额定电压0.6/1kV聚氯乙烯绝缘及护套电力电缆
型号
使用特性
产品名称
VV VLV
普通
铜芯（铝芯）聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV22 VLV22
铜芯（铝芯）聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV32 VLV32
铜芯（铝芯）聚氯乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
ZA(B、C）-VV
ZA(B、C）-VLV
阻燃
铜芯（铝芯）聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆
ZA(B、C）-VV22
ZA(B、C）-VLV22
铜芯（铝芯）聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
ZA(B、C）-VV32
ZA(B、C）-VLV32
铜芯（铝芯）聚氯乙烯绝缘钢丝铠装聚氯乙烯护套阻燃电力电缆
NH-VV
耐火
铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆
NH-VV22
铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆
NH-VLV32
铜芯聚氯乙烯绝缘钢丝铠装聚氯乙烯护套耐火电力电缆
注：①可根据客户需求生产不同使用特性的电缆；
②可根据客户需求生产第五类软铜导体电缆，型号VVR，导体电阻符合GB/T 3956中第五类软铜导体要求。
3.1.2 额定电压0.6/1kV交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV YJLV
铜芯（铝芯）交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22 YJLV22
铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV32 YJLV32
铜芯（铝芯）交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆
ZA(B、C）-YJV
ZA(B、C）-YJLV
铜芯（铝芯）交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆
ZA(B、C）-YJV22
ZA(B、C）-YJLV22
铜芯（铝芯）交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
ZA(B、C）-YJV32
ZA(B、C）-YJLV32
铜芯（铝芯）交联聚乙烯绝缘钢丝铠装聚氯乙烯护套阻燃电力电缆
NH-YJV
铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆
NH-YJV22
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆
NH-YJV32
铜芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套耐火电力电缆
②可根据客户需求生产第五类软铜导体电缆，型号YJVR，导体电阻符合GB/T 3956中第五类软铜导体要求。
3.1.3 额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃聚烯烃护套电力电缆
WDZ-YJY
低烟无卤阻燃
铜芯交联聚乙烯绝缘低烟无卤阻燃电力电缆
WDZ-YJY23
铜芯交联聚乙烯绝缘钢带铠装低烟无卤阻燃电力电缆
WDZ-YJY33
铜芯交联聚乙烯绝缘钢丝铠装低烟无卤阻燃电力电缆
WDZN-YJY
低烟无卤阻燃耐火
铜芯交联聚乙烯绝缘低烟无卤阻燃耐火电力电缆
WDZN-YJY23
铜芯交联聚乙烯绝缘钢带铠装低烟无卤阻燃耐火电力电缆
WDZN-YJY33
铜芯交联聚乙烯绝缘钢丝铠装低烟无卤阻燃耐火电力电缆
注：可根据客户需求生产不同阻燃等级的电缆，阻燃等级包括WDZA、WDZB和WDZC级；
4.2 产品规格范围
芯数
1芯
2芯
3芯
4芯 3+1芯
5芯 3+2芯 4+1芯
截面范围
1.5~300mm2
4.3 主要技术要求
1）导体直流电阻（导体类型第一类或第二类）
标称截面(mm2)
20℃导体最大电阻(Ω/km)
铜
铝
1.5
12.1
18.1
50
0.387
0.641
2.5
7.41
70
0.268
0.443
4
4.61
95
0.193
0.320
6
3.08
120
0.153
0.253
10
1.83
150
0.124
0.206
16
1.15
1.91
185
0.0991
0.164
25
0.727
1.20
240
0.0754
0.125
35
0.524
0.868
300
0.0601
0.100
2）电缆耐压
电缆能承受交流50Hz电压实验，3.5kV/5min不击穿，当用直流电压时，所施加的电压为工频电压的2.4倍。
3）阻燃性能
成品电缆符合GB/T 18380中对应等级的阻燃性能测试要求。
4）耐火性能
成品电缆符合GB/T 19216.21规定的耐火测试要求。
4.4 产品结构图（部分）

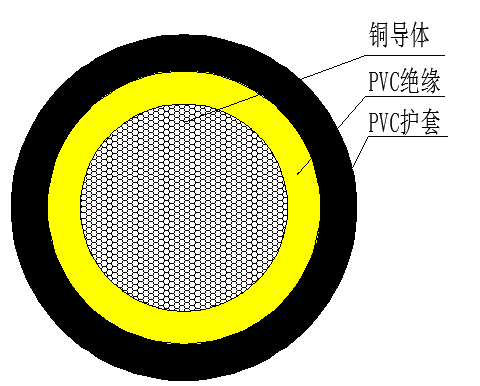

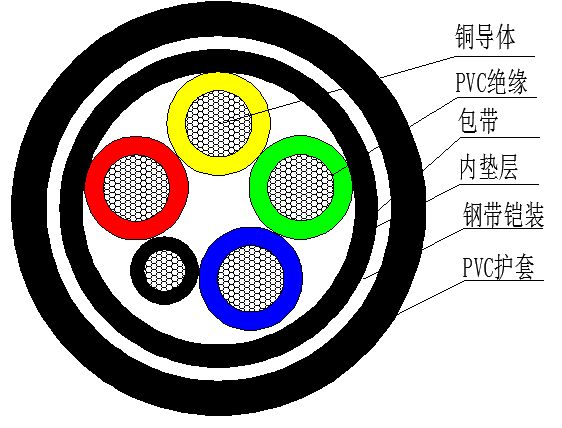

VV单芯 VV22 4+1芯
YJV 5芯 WDZ-YJY 4+1芯
